Общая информация

• ЗЕБРА-30(5,8) (О, ..

  Оборудование, интегрированное по интерфейсу RS-485
  Electronika Security Manager	Интеллект	ОРИОН ПРО	АПК "Бастион 2"	Alphalogic

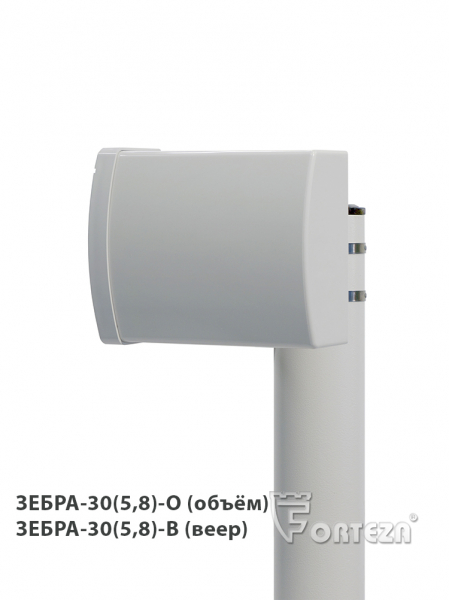

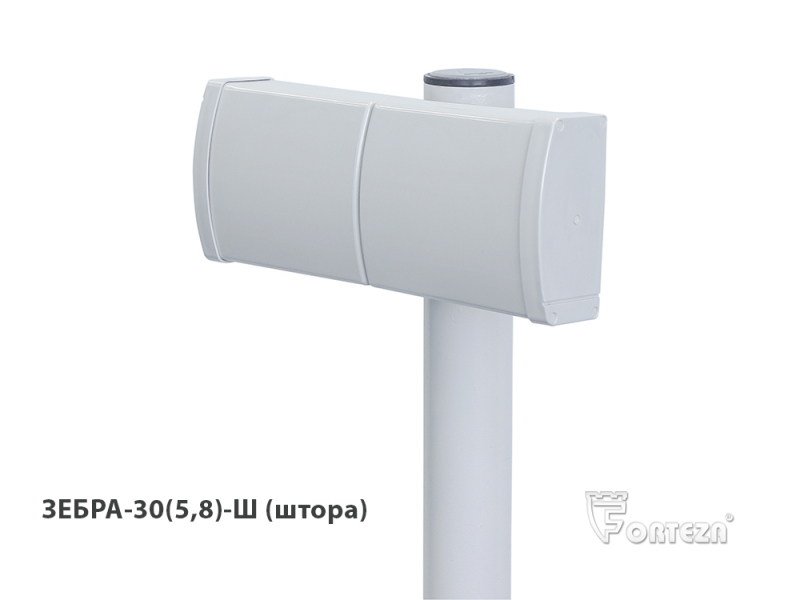

  Модификации: О - (объём); Ш - (штора); В - (веер)


  Исполнение (под заказ):
  А - арктическое (диапазон рабочей температуры от -60 до +80°С).

  Извещатели применяются для охраны отдельных участков периметра, где применение двухпозиционных извещателей затруднено или невозможно, например, тупиков, болотистых участков, оврагов, переходов через ограждение, складских площадок, тоннелей, эстакад, путепроводов и т.д.

  Принцип действия: извещатель имеет один электронный блок, в котором расположено приемо-передающее устройство. Передатчик извещателя излучает линейно-частотно модулированный радиоволновый сигнал. Приемник извещателя фиксирует уровень отраженного сигнала. При появлении движущихся объектов в зоне обнаружения приемник регистрирует изменения отраженного сигнала, обусловленного доплеровским эффектом, и формирует тревогу.

  Общие сведения

  Настройка извещателей может производиться:
  - с помощью планшета или смартфона (ОС Android), или с помощью ноутбука (ОС Windows) по беспроводному интерфейсу Bluetooth;
  - удаленно с поста охраны по интерфейсу RS-485 с помощью ПК на ОС Windows.
  Специализированное программное обеспечение позволяет упростить пуско-наладку извещателей, а главное, обеспечивает правильную настройку их параметров.

  Извещатель ЗЕБРА-30(5,8) имеет 3 частотные литеры, что исключает взаимное влияние от соседних комплектов. Это позволяет использовать извещатели в непосредственной близости друг от друга, например, в ангарах, складских помещениях и т.д.

  Отличительные особенности

  Деление зоны обнаружения на 12 подзон позволяет производить настройки чувствительности каждой из них в отдельности. В каждой подзоне настраивается уровень чувствительности, что позволяет адаптировать извещатель под конкретную помеховую обстановку на участке.
  Выравнивание чувствительности по всей длине зоны обнаружения позволяет четко определить её границы и увеличить помехоустойчивость к движению людей и транспорта вне зоны обнаружения. Это является основным и самым существенным отличием извещателей с ЛЧМ от доплеровских извещателей.


  В извещателях предусмотрена возможность отключения одной или нескольких подзон. Отключая их, можно организовать зоны "санкционированных" проходов на охраняемом участке для свободного перемещения людей, направляющихся через проходную и свободного проезда транспорта через ворота. Для повышения помехоустойчивости рекомендуется отключение ненужных подзон.

  Главной отличительной особенностью извещателей ЗЕБРА-30(5,8) является рабочая частота 5,8 ГГц, обеспечивающая извещателям следующие преимущества:
  - нечувствительность к атмосферным осадкам (дождь, снег);
  - повышенная устойчивость к наличию травяного покрова (допустимая высота покрова 0,3 м);
  - повышенная устойчивость к наличию отдельных растений высотой до 0,5 м;
  - повышенная устойчивость к вибрациям опоры.

  Извещатели серии ЗЕБРА-30(5,8) работают на частоте 5,8 ГГц с максимальной эффективной излучаемой мощностью не более 25мВт и в соответствии с Постановлением Правительства РФ от 20.10.2021г. №1800 "Правила регистрации радиоэлектронных средств и высокочастотных устройств" не подлежат регистрации в радиочастотных органах.

  Организация санкционированных проходов	Влияние извещателей друг на друга

• Характеристики
  • Рабочая частота 5,725...5,875 ГГц
  • Длина зоны обнаружения до 30 м
  • Ширина зоны обнаружения 8 м (объём); 2 м (штора); 20 м (веер)
  • Высота зоны обнаружения 20 м (объём); 24 м (штора); 8 м (веер)
  • Количество частотных литер 3
  • Напряжение питания извещателя 10...30 В
  • Интерфейсы контакты реле, RS-485, Bluetooth
  • Потребляемая мощность не более 1 Вт
  • Вес 1 кг (объём, веер); 1,5 кг (штора)
  • Рабочая температура -50...+80 °С (под заказ -60 до +80°С)
  • Габариты 195х154х100 мм (объём, веер); 391х155х120 мм (штора)
